概述

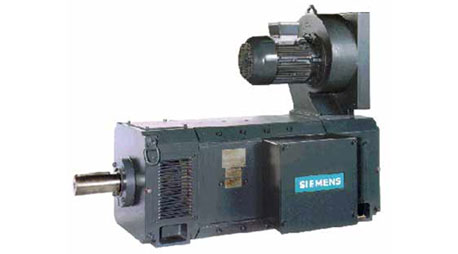

6 系列直流電機軸高 160-280。功率范圍擴展到了 30kW 到 510kW，轉矩 300Nm 到 3400Nm。
電機為 4 極，非補償式。
電流變化速度對于全疊片設計允許*快 250 IN/秒。高質量的 DURIGNIT 2000® 絕緣系統使電機可以用在潮濕、熱帶氣候條件下以及工業環境中。所有的繞組在插入時都完全浸入。轉子繞組已密封，以便防止電刷灰塵侵入。
由于采用了模塊式設計，可以在基本電機上實現多種冷卻類型和保護等級。
防護等級 IP23 的 1GH6 基本電機沒有自己的冷卻裝置，必須連接外部冷卻系統。
就像 1GG6 電機帶有一個獨立驅動的風扇電機一樣，該電機也可以無需使用中央冷卻系統。IP54 或 IP55 的防護等級可以在兩側使用管道連接實現或者安裝空-水冷卻器（1HS6）或者空-空冷卻器（1HQ6）實現（不適用于軸高 160 的版本）。對于注入溫度 25 °C 的冷卻水，1HS6 版的額定功率與 1GH6 相同。1HQ6 版的功率大約是 1GH6 版的 70%。
在開發電機時，我們對實現高機械強度給予了特殊的重視，從而確保了電機能夠具有轉矩剛性，并極其堅固。這意味著電機可以工作在廣泛的應用中，例如用在磨床上、滾軋機上或者印刷機上。
技術數據一覽
簡述
|
功率范圍：
|
31.5-510 kW
|
|
額定電樞電壓：
|
420-810 V DC
|
|
勵磁：
|
獨立勵磁
|
|
軸高：
|
160 到 280 mm
|
|
極數：
|
4極
|
|
速度：
|
*高 4500 rpm
|
|
防護等級：
|
IP23 和 IP54
|
|
結構類型：
|
IM B3、IM B35、IM V1 等
|
|
冷卻類型：
|
IC06 / IC17 / IC37 / IC A06 A66 / IC W37 A86
|
|
定子設計：
|
全疊片
|
|
符合標準：
|
IEC, EN, DIN, VDE
|
|
操作：
|
調速器運行，1象限和 4 象限，S1-S9
|
客戶獲益
功率密度高，而外形小巧
SINAMICS DCM 直流調速器通過豐富的診斷功能實現了高工作安全性和可用性
由于采用了 DURIGNIT 2000 絕緣系統，具有高熱儲備量，可以承受連續過載運行
通過極高的效率實現了低損耗
使用經過優化的電流環流系統，實現了長電刷壽命
典型應用
起重和索道驅動器
滾軋機驅動器和繞線器
用于起重機的起重和移動裝置驅動器
塑料行業中的擠壓機
印刷機驅動器
造紙機驅動器
