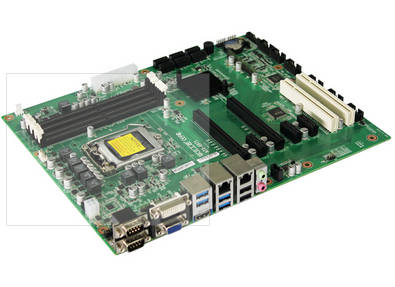

華北工控*新基于英特爾® 100系列芯片組嵌入式主板Skylake系列ATX-6971，采用第六代智能英特爾酷睿處理器ATX工業主板，支持4條雙通道DDRIV內存插槽，內存容量*高可達64GB。2個標準的DB9 COM口；提供4個2.54mm插針COM口。6個7 Pin SATAIII接口。14個USB接口（4個USB3.0、10個USB2.0），支持VGA+ DVI+ HDMI+ DP顯示，支持1x PCI、2x PCIe 8X、3x PCIe 1X等。
產品工業級、高性能、接口豐富，能滿足市場上大多數專業客戶需求。主要應用于多串口領域，工業控制，工業自動化，軍工航天，POS終端，多顯示等行業。
|
型號
|
ATX-6971
|
|
CPU
|
第六代智能英特爾® 酷睿™ 處理器
|
|
芯片組
|
Intel 100 Series
|
|
內存
|
4條雙通道DIMM內存插槽，支持DDRIV 1866/2133MHz，單條*大支持16G，整板*高可達64GB
|
|
BIOS
|
AMI EFI
|
|
Super I/O
|
NCT6106D
|
|
以太網
|
2×LAN 10/100/1000Mbps, I210
|
|
圖形控制
|
Intel Skylake-S processor內嵌GPU
|
|
顯示接口
|
VGA+ DVI+ HDMI+ DP顯示
1個標準的DB15 VGA接口，支持分辨率*高為1920x1200 @60Hz
1個DVI-D接口，支持分辨率*高為1920x1200 @60Hz
1個HDMI接口，支持分辨率*高為 2560X1600@60Hz
1個DP接口，支持分辨率*高為4096X2304@60Hz
|
|
音頻
|
ALC662音頻控制芯片，
支持Line out + MIC in+ Line in+ CD in+ S/PDIF
|
|
I/O 接口
|
6x COM （其中COM1-COM6支持RS232， COM2同時可支持RS422/485）
6 x SATA3.0
14 x USB(4x USB3.0、10x USB2.0)
PS/2插針
LPT插針
|
|
擴展接口
|
2x PCI、2x PCIe 16X Slots、3x PCIe 1XSlots
|
|
GPIO
|
8BitsGPIO
|
|
看門狗
|
支持硬件復位功能
|
|
風扇接口
|
1x CPU FAN，1x SYS FAN
|
|
電源類型
|
標準ATX 20Pin + 4Pin電源供電
|
|
溫度
|
工作溫度 ：0℃～60℃
存儲溫度：-40℃～85℃
|
|
濕度
|
5%～95%相對濕度, 無冷凝
|
|
尺寸
|
305mmX244mm
|
