一、用途

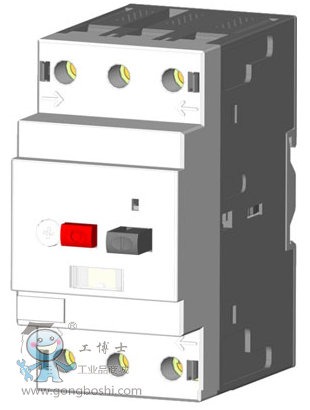

GSM8-80 系列電動機保護斷路器（以下簡稱斷路器）

主要用于交流 50Hz/60Hz，額定電壓至 415V，額定工作電

流 25A～80A 的電路中，作為三相電動機的過載、短路保

護及不頻繁起動和運轉中分斷之用，還可作為隔離器使

用。

二、采用標準及認證情況

▲ 產品符合以下標準：

GB14048.2  低壓開關設備和控制設備

低壓斷路器

GB14048.3  低壓開關設備和控制設備

低壓開關、隔離器、隔離開關

及熔斷器組合電器

GB14048.4  低壓開關設備和控制設備

低壓機電式接觸器和電動機起動器

▲ 獲得 CCC 認證



三、型號及其含義

GS  M   8 —  80  □   □   □



                                設計序號

                                塑殼式斷路器

                                企業代號

                                殼架等級額定電流

                                電流規格代號(見表 1)

                                附件代號(見表 4)

                                濕熱帶產品代號“TH”



四、正常工作條件與安裝條件

▲ 周圍空氣溫度：－5℃～＋40℃。

▲ 海拔高度：安裝地點海拔不超過 2000m。

▲ 環境條件：應無會引起爆炸的介質，也無會腐蝕金屬和破壞絕緣的有害氣體和

導電塵埃。

▲ 安裝類別：安裝類別Ⅱ、Ⅲ。

▲ 污染等級：污染等級為 3。

▲ 安裝條件：

a.安裝面與垂直面的傾斜度不大于 30°；

b.采用 TH35-7.5 安裝軌安裝；

c.斷路器應安裝和使用在無明顯搖擺、沖擊和振蕩的地方。









▲ 斷路器應垂直安裝，且在安裝前應先檢查斷路器銘牌上所列的技術參數是否符

合使用要求。

▲ 通電前應人工操作斷路器幾次，其機構動作應靈活可靠、無阻滯現象。

▲ 按下閉合按鈕（黑色），電路處于接通狀態；按下斷開按鈕（紅色），電路處于

斷開狀態。

▲ 使用過程中，應對斷路器進行定期檢查（一般為一個月），即在斷路器合閘狀態

DC-13

額定工作電壓（V） 24 48 60 110 220 — —

額定工作電流（A） 6 5 3 1.3 0.5 — —下，將試驗按鈕（有標志“TEST”）按箭頭所示方向撥動，斷路器應可靠斷開。

▲ 當斷路器因線路發生過載、短路故障而斷開時，應先排除故障后方可使斷路器

重新合閘。

▲ 本斷路器為免維護型，所以當斷路器發生故障不能正常工作時，用戶不得打開

斷路器進行維修。

▲ 投入運行之前，須將斷路器的電流調節旋鈕按負載實際電流大小調

節至相應位置，請勿超負荷使用。

九、訂貨須知

     訂貨時，需指明如下內容：

a. 斷路器名稱、型號、規格及所帶附件名稱、型號、規格。

b. 訂貨數量。

c. 訂貨日期。

d. 貨運方式及路線。

例如：

GSM8-8040  F11    100 臺    鐵路快運

   表示：GSM8-80 電動機保護斷路器，脫扣器電流整定范圍為 25～40A，加裝輔助觸頭

為一常開、一常閉，數量 100 臺，運輸方式為鐵路快運。
