產 品 概 述

       三菱變頻器是利用電力半導體器件的通斷作用將工頻電源變換為另一頻率的電能控制裝置。三菱變頻器主要采用交-直-交方式(VVVF變頻或矢量控制變頻)，先把工頻交流電源通過整流器轉換成直流電源，然后再把直流電源轉換成頻率、電壓均可控制的交流電源以供給電動機。三菱變頻器的電路一般由整流、中間直流環節、逆變和控制4個部分組成。整流部分為三相橋式不可控整流器，逆變部分為IGBT三相橋式逆變器，且輸出為PWM波形，中間直流環節為濾波、直流儲能和緩沖無功功率。

選 型 方 式

       由于電力電子技術的不斷發展和進步，新的控制理論提出與完善，是交流調速傳動、尤其是采用性能優異的三菱變頻調速傳動得到了飛速發展，因此在實際工作中采用三菱變頻器+變頻電機的情況越來越多，因此如何正確選擇三菱變頻器對機械設備的正常調試運行至關重要，選型方法如下：

       1、根據機械設備的負載轉矩特性來選擇三菱變頻器在實踐中常常將機械設備根據負載轉矩特性不同分為如下三類：
       （1）恒轉矩負載（2）恒功率負載（3）流體類負載

       2、根據負載特性選取適當控制方式的三菱變頻器三菱變頻器的控制方式主要分為：V/f控制，包括開環和閉環；矢量控制，包括無速度傳感器和帶速度傳感器控制；直接轉矩控制；

       三種方式的優缺點如下：

       （1）V/f開環控制優點：結構簡單，調節容易，可用于通用鼠籠型異步電機；缺點：低速力矩難保證，不能采用力矩控制，調速范圍��；主要采用場合：一般的風機，泵類節能調速或一臺變頻器帶多臺電機傳動場合。

       （2）V/f閉環控制優點：結構簡單，調速精度比較高，可用于通用性異步電機；缺點：低速力矩難保證，不能采用力矩控制，調速范圍小，要增加速度傳感器；主要采用場合：用于保持壓力，溫度，流量，PH定值等過程場合。

       （3）無速度傳感器的矢量控制優點：不需要速度傳感器，力矩響應好、結構簡單，速度控制范圍較廣；缺點：需要設定電機參數，須有自動測試功能；采用場合：一般工業設備，大多數調速場合。

       （4）帶有速度傳感器的矢量控制優點：力矩控制性能良好，力矩響應好，調速精度高，速度控制范圍大；缺點：需要正確設定電機參數，需要自動測試功能，要高精度速度傳感器；使用場合：要求**控制力矩和速度的高動態性能應用場合。

       （5）直接轉矩控制優點：不需要速度傳感器，力矩響應好，結構較簡單，速度控制范圍較大；缺點：需要設定電機參數，須有自動測試功能；采用場合：要求**控制力矩的高動態性能應用場合，如起重機、電梯、軋機等。

       3、根據使用安裝環境選用三菱變頻器的防護結構三菱變頻器的防護結構要與其安裝環境相適應，這就要考慮環境溫度、濕度、粉塵、酸堿度、腐蝕性氣體等因素，這樣與三菱變頻器能否長期、穩定、安全、可靠的運行關系重大。

       三菱變頻器的防護結構主要包括：
        （1）開放型IP00（2）封閉型IP20、IP21（3）密封型IP40、IP41（4）密閉型IP54、IP55

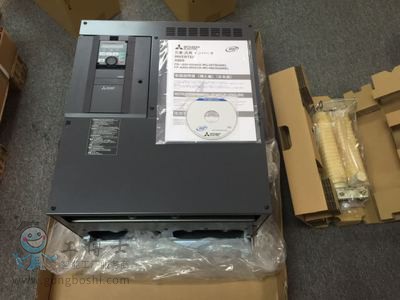

產 品 實 物 圖
