概述：

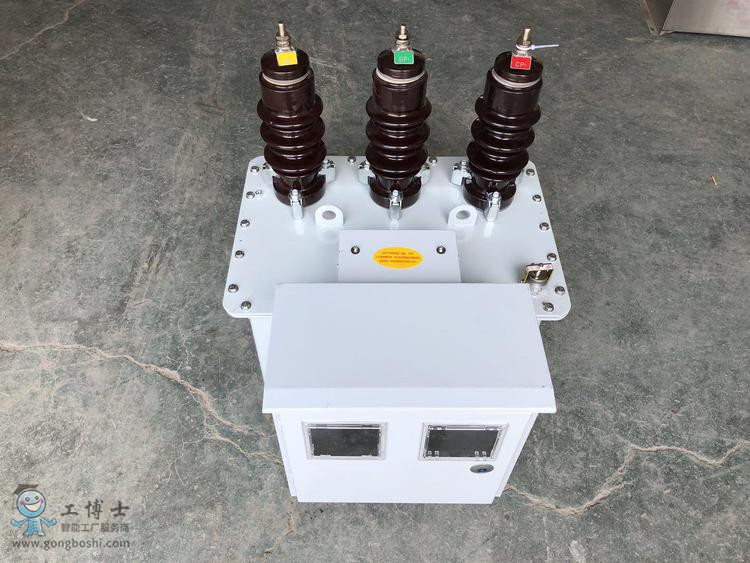

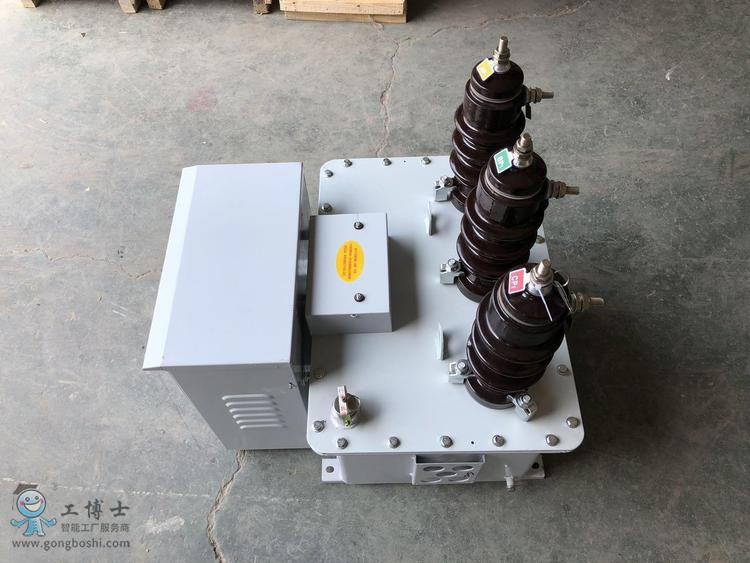

   高壓電力計量箱，不配電度表稱組合互感器，交流油浸戶外式(也適用戶內)，是直接測量高壓線 路中有功和無功電能的計量設備。適用于額定頻率50、60赫芝的三相交流：35KV、10KV、3KV系統網絡上。具有精度高、重量輕、安裝方便和防竊電告等優點，深受廣供電部門歡迎。



   三相三線計量箱由二只單相電壓和電流互感組成，三相四線計量箱由三只單相電壓和電流互感器組成，裝入箱體中，一二次出線均用瓷套管裝在面板上，外側表面配裝電度表供計量使用。





產品執行的標準



　　1.國家標準GB1207—2006電壓互感器;



　　2.國家標準GB1208—2006電流互感器;



　　3.國家標準GB311.1—1997高壓輸變電設備的絕緣配合。





　使用條件



　　1.該產品適用于頻率為50Hz的10kV或6kV三相交流電力系統中;



　　2.環境溫度：-20℃～+40℃;



　　3.周圍無嚴重影響電氣絕緣的污穢、侵蝕性或易爆性介質。



　　技術參數



　　1.額定一次電壓：10kV、6kV;



　　2.額定二次電壓：0.1kV;



　　3.額定一次電流：5、10、15、20、25、30、40、50、60、75、100、150、200、250、300;



　　4.額定二次電流： 或1A;



　　5.電壓互感器的額定容量：20VA;



　　6.電流互感器的額定容量：10VA;



　　7.額定功率因數：0.8(滯后);10KV整體干式電力計量箱廠家



　　8.準確度等級：0.2級;0.2S級;



　　9繞組溫升：≤55K;



　　10.整機工頻耐壓：一次對二次及地之間35kV，1分鐘，二次對地之間2kV，1分鐘。
