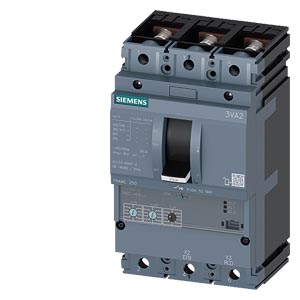

斷路器 3VA2 IEC 框架 250 通斷能力等級 E Icu=200 kA @ 415 V 3 極，系統保護 ETU320，LI，In=250A 過載保護 Ir=100A...250A 短路保護 Ii=1.5... 10 x In 螺釘扁形連接器 |
| 版本 |
| 產品品牌名稱 |
SENTRON |
| 產品名稱 |
塑料外殼式斷路器 |
| 產品的規格 |
設備保護 |
| 過電流脫扣器的結構形式 |
ETU320 |
| 過電流脫扣器的保護功能 |
LI |
| 極數 |
3 |
| 一般技術數據 |
| 絕緣電壓 / 測定值 |
800 V |
| 工作電壓 / AC 時 / 測定值 |
690 V |
| 損耗功率 [W] / ***大值 |
48 W |
| 損耗功率 [W] / 電流測定值時 / AC 時 / 在熱運行狀態中 / 每個電極 |
16 W |
| 機械式使用壽命（轉換周期） / 典型 |
25 000 |
| 電氣使用壽命（操作循環） / AC-1 時 / 380/415 V 時 |
12 000 |
| 電氣使用壽命（操作循環） / AC-1 時 / 690 V 時 |
8 400 |
| 產品特點 / 對于零導線 / 可擴裝/加裝 / 短路保護和過載保護 |
否 |
| 接地監控的規格 |
無 |
| 產品功能 |
|
| ● 通信功能 |
否 |
| ● 其它測量功能 |
否 |
| 每個數量單位的凈重 |
2.24 kg |
| 電力 |
| 持續電流 / 測定值 / ***大值 |
250 A |
| 額定持續電流 Iu |
250 A |
| 工作電流 |
|
| ● 40 °C 時 |
250 A |
| ● 45 ℃ 時 |
250 A |
| ● 50°C 時 |
250 A |
| ● 55 ℃ 時 |
241 A |
| ● 60 °C 時 |
232 A |
| ● 65 ℃ 時 |
222 A |
| ● 70 °C 時 |
213 A |
| 交換容量 IEC 60947 |
| 斷路器的通斷能力等級 |
E |
| 極限短路電流 (Icu) 分?jǐn)嗄芰?/td>
| |
| ● 415 V 時 |
200 kA |
| ● 690 V 時 |
85 kA |
| 工作短路電流 (Ics) 分?jǐn)嗄芰?/td>
| |
| ● 415 V 時 |
200 kA |
| ● 690 V 時 |
65 kA |
| 短路電流 (Icm) 接通能力 |
|
| ● 415 V 時 |
440 kA |
| ● 690 V 時 |
187 kA |
| 可調參數 |
| 電流整定值 (Ir) 可調整的的動作值 / L 脫扣器 / I2t 特性曲線中 / ***小值 |
100 A |
| 電流整定值 (Ir) 可調整的的動作值 / L 脫扣器 / I2t 特性曲線中 / ***大值 |
250 A |
| 延遲時間 (tr) 可調整的動作值 / L 脫扣時 / I2t 特性曲線中 / ***小值 |
0.5 s |
| 延遲時間 (tr) 可調整的動作值 / L 脫扣時 / I2t 特性曲線中 / ***大值 |
15 s |
| 電流整定值 (Ii) 可調整的動作值 / I 脫扣時 / ***大值 |
2 500 A |
| 電流整定值 (Ii) 可調整的動作值 / I 脫扣時 / ***小值 |
375 A |
| 電流整定值 (InN) 可調整的***值 / N 脫扣時 / ***大值 |
0 A |
| 電流整定值 (InN) 可調整的***值 / N 脫扣時 / ***小值 |
0 A |
| 可設置的電流動作值 / 無延遲的短路脫扣器的 / ***小值 |
375 A |
| 可設置的電流動作值 / 無延遲的短路脫扣器的 / ***大值 |
2 500 A |
| 產品功能 / 接地保護 |
否 |
| 機械設計 |
| 高度 [in] |
7.13 in |
| 高度 |
181 mm |
| 寬度 [in] |
4.13 in |
| 寬度 |
105 mm |
| 深度 [in] |
3.39 in |
| 深度 |
86 mm |
| 連接 |
| 電氣連接的排列 / 用于主電路 |
正面接口 |
| 電氣連接規格 / 用于主電路 |
雙側帶螺釘扁形連接器 |
| 可連接的導線截面類型 / 適用于扁平母線連接 / ***小值 |
13 x 1 mm |
| 可連接的導線截面類型 / 適用于扁平母線連接 / ***大值 |
25 x 8 mm |
| 表層的結構形式 / 接口的 / 在開關定部 (N, 1, 3, 5) |
銀色 |
| 表層的結構形式 / 接口的 / 在開關底部 (N, 2, 4, 6) |
錫 |
| 輔助電路 |
| 產品組件 |
|
| ● 欠壓脫扣器 |
否 |
| ● 電壓脫扣器 |
否 |
| ● 脫扣報警器 |
否 |
| 轉換器數量 / 用于輔助觸點 |
0 |
| 飾品 |
| 產品擴展 / 可選 / 電機驅動 |
是 |
| 環境條件 |
| 防護等級 IP / 正面的 |
IP40 |
| 環境溫度 |
|
| ● 運行期間 / ***小值 |
-25 °C |
| ● 運行期間 / ***大值 |
70 °C |
| ● 存放期間 / ***小值 |
-40 °C |
| ● 存放期間 / ***大值 |
80 °C |
