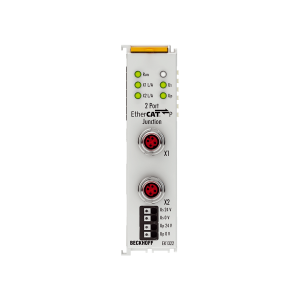

倍福EK1322 | 2 端口 EtherCAT P 分線器，帶饋電
EK1322 2 端口EtherCAT P分線器可用于 EtherCAT 端子模塊中 EtherCAT 端子模塊之間任何所需位置的 EtherCAT P 星型拓?fù)浣Y(jié)構。一個模塊化的 EtherCAT P 星型集線器可以通過在一個站中使用多個 EK1322 單元來實現。
特殊功能：
- 連接技術：2 個EtherCAT P 編碼 M8 插座
- 可用于配置 EtherCAT P 星型拓?fù)?/font>
前端端子用于系統和傳感器電源 U S以及用于 EtherCAT P 輸出的執行器 U P的外圍電壓。可以通過 EtherCAT P 編碼的 M8 插座建立與單個 EtherCAT P 設備甚至整個 EtherCAT P 網段的連接，該插座可以連接帶有 M8 連接器的 EtherCAT P 電纜。
產品狀態：
定期交貨
| 技術數據 | EK1322 |
|---|---|
| EtherCAT 系統內的任務 | EtherCAT P 接頭的耦合 |
| 數據傳輸介質 | EtherCAT P 電纜，屏蔽，連接到 100BASE-TX EtherCAT P 網絡 |
| 總線接口 | 2 x M8 插座，屏蔽，螺釘型，P 編碼 |
| 電源 | 外部饋電： 24 V DC，用于 U S和 U P |
| 總電流 | ***大限度。每個美國和美國3 A |
| 美國的電流消耗 | 類型。3毫安 |
| 來自 U P的電流消耗 | 類型。3毫安 |
| 每個端口的電流額定值 | ***大限度。每個美國和美國3 A |
| 電流消耗 E-bus | 200 mA |
| 工作/儲存溫度 | 0…+55 °C/-25…+85 °C |
| 抗振/抗沖擊 | 符合 EN 60068-2-6/EN 60068-2-27 |
| EMC 抗擾度/輻射 | 符合 EN 61000-6-2/EN 61000-6-4 |
| 保護。評級/安裝位置 | IP20/變量 |
| 批準/標記 | CE, UL |
| 住房數據 | EK-24-PWR |
|---|---|
| 設計形式 | 帶信號 LED 的緊湊型端子外殼 |
| 材料 | 聚碳酸酯 |
| 尺寸（寬 x 高 x 深） | 24 mm x 100 mm x 52 mm 不帶連接器 |
| 安裝 | 在 35 mm DIN 導軌上，符合 EN 60715 帶鎖 |
| 通過并排安裝 | 雙槽和鍵連接 |
| 打標 | – |
| 接線 | 取決于模塊 |
| 連接截面 | s*：0.2…1.5 mm²， st*：0.2…1.5 mm²， f*：0.25…0.75 mm² |
| 連接橫截面 AWG | s*：AWG 28…14， st*：AWG 28…14， f*：AWG 28…14 |
| 剝線長度 | 8…9 毫米 |
*s：實心線；st：絞合線；f: 帶套圈
