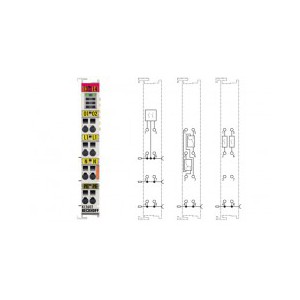

KL4414, KL4418, KL4424, KL4428 | 4/8 通道模擬量輸出端子模塊，0/4…20 mA

KL4414、KL4418、KL4424 和 KL4428 模擬量輸出端子模塊用于輸出 0/4…20 mA 范圍內的信號。該端子模塊能夠為處理層提供分辨率為 12 位的電氣隔離信號。輸出端由 24V 電源供電。在 KL4414 和 KL4424 總線端子模塊中，有 4 個輸出端為 2 線制型。KL4418 和 KL4428 有 8 個通道，特別適合安裝在控制柜內以節省空間。采用單一導線連接技術可*大限度地減少連接多通道執行器所占用的空間。

總線端子模塊有一個公共接地電位端。電源觸點被連在一起。輸入端的基準接地為 0V 電源觸點。LED 指示與總線耦合器的數據交換狀態。

技術參數	KL4414 | KS4414	KL4418 | KS4418	KL4424 | KS4424	KL4428 | KS4428
輸出點數	4	8	4	8
電源	24 V DC 通過電源觸點供電（可選擇 KL9515 提供 15 V DC）
信號電壓	0…20 mA	0…20 mA	4…20 mA	4…20 mA
負載	< 350 Ω （短路保護）	< 150 Ω （短路保護）	< 350 Ω （短路保護）	< 150 Ω （短路保護）
測量誤差	< ±0.1 %（滿量程）	< ±0.2 %（滿量程）	< ±0.1 %（滿量程）	< ±0.2 %（滿量程）
分辨率	12 位
轉換時間	~ 4 ms	~ 8 ms	~ 4 ms	~ 8 ms
電氣隔離	500 Vrms （K-bus/信號電壓）
K-bus 電流消耗	20 mA
過程映像中的位寬	輸出：4 x 16 位數據（每通道 4 x 8 位控制/狀態可選）	output: 8 x 16 位數據（8 x 8 位控制/狀態可選）	輸出：4 x 16 位數據（每通道 4 x 8 位控制/狀態可選）	output: 8 x 16 位數據（8 x 8 位控制/狀態可選）
重量	75 g
工作/儲藏溫度	0…+55 °C/-25…+85 °C
相對濕度	95 %，無冷凝
抗振/抗沖擊性能	符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能	符合 EN 61000-6-2 /EN 61000-6-4 標準
防護等級/安裝位置	IP 20/可變
可插拔接線	適用于所有 KSxxxx 總線端子模塊
