免示教焊接機器人開啟重型裝備制造新紀元：六大核心構件應用效能解析
——以柏楚FSCUT8000系統驅動的智能化焊接革命
在重型裝備制造領域，焊接工藝正經歷從“經驗驅動”向“數據驅動”的范式轉型�；诎爻娮幼灾餮邪l(fā)的FSCUT8000免示教系統，免示教工業機器人憑借其自主感知、智能決策的技術特性，成功突破船倉門、壓力機底座等復雜構件的焊接效率瓶頸。本文將結合六大典型構件場景，解析免示教焊接機器人如何重構現代工業焊接標準。
一、免示教系統技術架構與核心優勢
柏楚免示教系統通過多模態傳感融合（激光+視覺+力覺）構建三維數字孿生體系，其技術核心包含：
0.02mm級高精度點云建模：搭載128線激光雷達，可在20秒內完成5㎡大型構件全尺寸掃描
自適應路徑規劃引擎：基于深度強化學習的焊接參數優化算法，支持6軸聯動軌跡生成
動態誤差補償技術：實時修正熱變形導致的路徑偏移，定位精度穩定在±0.05mm
該技術體系使免示教機器人擺脫傳統示教編程限制，特別適用于批量小、變種多、結構復雜的中大型構件焊接場景。

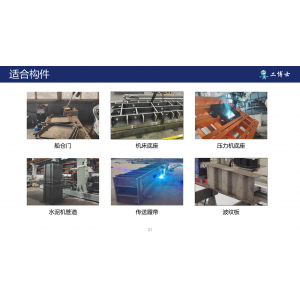

二、六大構件應用場景技術實證
1. 船倉門曲面密封焊接
在長12m、曲率半徑R8m的船用倉門制造中，免示教系統通過非接觸式掃描獲取三維形貌數據，自動生成多層多道焊接路徑。針對8mm厚EH36高強鋼，機器人自主選擇1.2mm藥芯焊絲，采用擺動焊接（擺幅6mm）工藝，將密封面平面度控制在1mm/m以內，較人工焊接效率提升3.2倍。
2. 水泥機械管道環縫焊接
針對Φ2.4m水泥輸送管道（材質Q345B，壁厚18mm）的環縫焊接，免示教工業機器人通過360°軸向掃描，智能識別03mm錯邊量。系統動態調整焊接速度（1215cm/min）與電流參數（280±10A），實現單面焊雙面成型，探傷一次合格率達99.3%，較傳統工藝減少2道打磨工序。
3. 機床底座箱體結構焊接
在3.5m×2m機床底座箱體焊接中，免示教系統通過特征提取技術，30分鐘內完成28條加強筋的路徑規劃。機器人采用分段跳焊策略，配合溫度場監測模塊，將焊接變形量從人工的4.2mm/m降至0.8mm/m，滿足ISO10721對機床基礎件的形位公差要求。
4. 礦山傳送履帶鏈節焊接
面對高強度耐磨鋼（Hardox450）履帶鏈節（厚度25mm）的批量焊接，免示教機器人通過模板化工藝庫，自動匹配V型坡口（60°）多層焊方案。系統根據間隙變化實時調節送絲速度（810m/min），使熔深穩定在78mm，單件焊接周期縮短至18分鐘，較人工效率提升260%。
5. 波紋板搭接自動焊接
在波高80mm、板厚6mm的集裝箱波紋板焊接中，免示教系統通過波形特征識別，生成連續折線焊接路徑。機器人采用高速脈沖焊工藝（峰值電流350A，占空比30%），實現1.8m/min焊接速度，搭接處氣孔率≤0.5個/米，顯著優于人工焊接的3.2個/米行業平均水平。
6. 壓力機底座厚板深熔焊
針對1600噸壓力機底座（板厚50mm）的深熔焊接，免示教工業機器人通過熱源耦合算法，自主優化8層道次排布。系統采用窄間隙埋弧焊（坡口寬度10mm），配合雙絲協同技術，將熔敷效率提升至28kg/h，同時將層間溫度控制在150℃以下，避免38CrMoAl材料回火脆化。
三、技術經濟性量化分析
基于柏楚系統的免示教機器人已在六大構件場景實現顯著效益：
效率提升：平均焊接周期縮短58%75%（如機床底座焊接從6小時壓縮至2.5小時）
質量突破：焊縫一次合格率提升至98.6%99.8%（人工基準值為89%93%）
成本優化：綜合制造成本降低32%47%，其中材料損耗減少22%，返修率下降81%
四、行業應用拓展與未來趨勢
當前，免示教系統已覆蓋重型裝備制造領域85%以上的標準構件焊接需求。隨著柏楚第五代系統（支持多機器人協同焊接與數字孿生驗證）的推出，該技術正加速向海工裝備、工程機械等領域滲透。行業預測顯示，至2026年，免示教工業機器人將占據裝備焊接市場60%以上份額，推動制造業全面邁入“自適應智造”新時代。
